DESCRIZIONE:

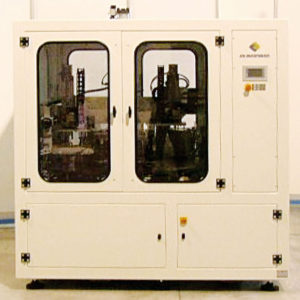

La macchina è sostanzialmente una cella di lavoro automatica dotata di un sistema di carico scheda su pallet da un convogliatore d’ingresso mediante ventose scheda, un sistema di handling a n.4 stazioni con tavola rotante ad azionamento pneumatico, una speciale unità di tipo pressa pneumoidraulica di tranciatura, un sistema di manipolazione di scarico mediante ventose su nastro trasportatore in uscita e un sistema selettivo di scarico sfridi di tranciatura.
Particolare cura è stata posta nella progettazione di un macchinario ad alto livello di automazione in relazione alla flessibilità per la tranciatura di schede dei formati più vari.

CARATTERISTICHE TECNICHE:

• Dimensioni ext.:
  • Larghezza (ca.). 2.200 mm
  • Lunghezza (ca.). 2.200 mm
  • Altezza (ca.). 1.950 mm
• Area di lavoro PCB (ca.) 400 x 500 mm
• Tempo ciclo (ca.) . 3.5 s
• Peso (ca.) 780 kg
• Dotazione di unità di pressatura/tranciatura del tipo a moltiplicatore di pressione.

REFERENZE:
JOT Automation Italia S.p.A. – Arezzo
